Passiver XLR-Steckeradapter zur Oderverknüpfung von 2 Sensoren

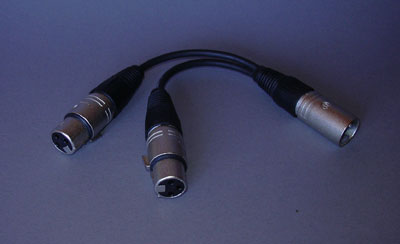

| Adapterkabel 2 XLR-Buchsen auf XLR-Stecker |
|
Funktionshinweise
An den 2 XLR-Buchsen kann jeweils ein Sensor (z.B. Lichttaster) angeschlossen werden. Der XLR-Stecker des Adapters, stellt nun die Oderverknüpfung der beiden Sensorsignale zur Verfügung. Dadurch kann der Eingang (konfigurierbarer Eingang A) der Lichtschrankensteuerung vervielfältigt werden (Es lassen sich nahezu beliebig viele dieser Adapter zusammenschalten.).Ein großer Vorteil dieses einfachen Adapters besteht darin, dass beide Signaltypen unverfälscht übertagen werden können (NPN oder PNP). Es sind aber dafür ein paar Anschlussregeln einzuhalten:
Anschlussregeln bei der Parallelschaltung von Sensoren
- Die Sensoren müssen unbedingt vom gleichen Ausgangstyp (nur NPN oder nur PNP) sein.
- Sensoren mit unterschiedlicher Logik können nicht angepasst werden, da keine Signalinvertierung des einzelen Sensors möglich ist.
Vorteile beim Einsatz von mehreren Lichtschranken
Die Auslösequote kann erheblich gesteigert werden, in dem aus einer Erfassungslinie (Lichtstrahl) eine flächenartige Erfassungsebene (viele Lichtstrahlen) gebildet wird.Anschlussbelegung passiver XLR-Steckeradapter zur Oderverknüpfung von 2 Sensoren
Alle Pins mit der gleichen Bezeichnung sind miteinander verbunden.- Kabel von XLR-Buchse 1 auf XLR-Stecker
- Pin 1 von XLR-Buchse 1 mit Pin 1 von XLR-Stecker verbinden (Masse/Schirm)
- Pin 2 von XLR-Buchse 1 mit Pin 2 von XLR-Stecker verbinden (auslösen / Aderfarbe rot)
- Pin 3 von XLR-Buchse 1 mit Pin 3 von XLR-Stecker verbinden (bereit / Aderfarbe weiss)
- 2. Kabel von XLR-Buchse 2 auf XLR-Stecker
- Pin 1 von XLR-Buchse 2 mit Pin 1 von XLR-Stecker verbinden (Masse/Schirm)
- Pin 2 von XLR-Buchse 2 mit Pin 2 von XLR-Stecker verbinden (auslösen / Aderfarbe rot)
- Pin 3 von XLR-Buchse 2 mit Pin 3 von XLR-Stecker verbinden (bereit / Aderfarbe weiss)

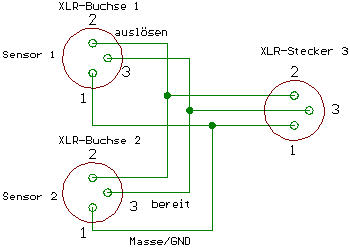

Schaltplan 2 x XLR-Buchse auf XLR-Stecker
