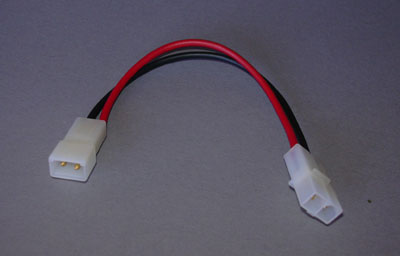

Steckeradapter AMP auf TAMIYA

Anwendungsbereiche

• Anschluss von 6V Blitzgeräten (mit TAMIYA-Buchse zur Unterscheidung zwischen 6V und 12V Systemen) an einen 6V Akkupack mit AMP-Buchse.
• Einfache Konvertierung von Akkupacks mit AMP-Stecksystem auf TAMIYA-Stecksystem

elektrische Beschaltung:

• Pluspol von AMP-Stecker (Pin markiert) mit Pluspol von TAMIYA-Stecker (Pin quadratisch) verbinden (rotes Kabel, min. 1qmm)
• Minuspol von AMP-Stecker mit Minuspol von TAMIYA-Stecker (Pin rund) verbinden (schwarzes Kabel, min. 1qmm)

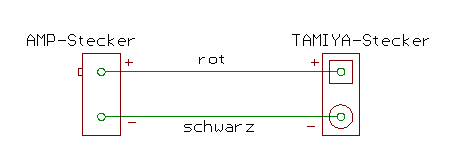

Schaltplan Adapterkabel AMP auf TAMIYA
