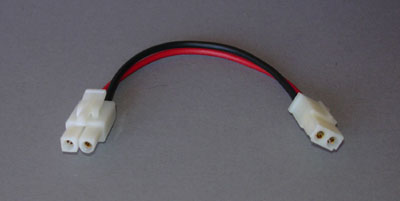

Steckeradapter TAMIYA auf AMP

Anwendungsbereiche

• 6V Akkupacks sind oft mit TAMIYA-Steckern versehen. Es gibt Verbraucher (mit AMP-Stecker), die mit 6V oder 12V betrieben werden können.
• einfache Konvertierung von Akkupacks mit TAMIYA-Stecksystem auf AMP-Stecksystem

elektrische Beschaltung:

• Pluspol von TAMIYA-Buchse (Pin quadratisch) mit Pluspol von AMP-Buchse (Pin markiert) verbinden (rotes Kabel, min. 1qmm)
• Minuspol von TAMIYA-Buchse (Pin rund) mit Minuspol von AMP-Buchse verbinden (schwarzes Kabel, min. 1qmm)

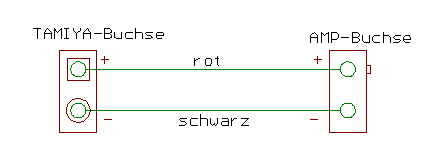

Schaltplan Adapterkabel TAMIYA auf AMP
