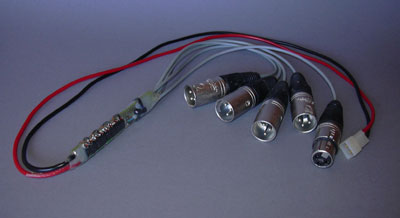

Aktiver Ausgangssignalsplitter 4-fach mit galvanischer Trennung
| aktiver Ausgangssignalsplitter 4-fach (XLR-Buchse auf 4 * XLR-Stecker) |
|
Einsatzmöglichkeit
Ausgangssignalverteilung auf 4 verschiedene Teilnehmer (z.B. Kamera, Lichtcontroller, Blitzgeräte usw.). Der Vorteil an einem aktiven Signalsplitter mit galvanischer Trennung liegt darin, dass verschiedene Endgeräte miteinander kombiniert werden können, da die einzelnen Potentiale der Stecker untereinander getrennt sind. Eine typische Anwendung wäre der Anschluss einer Kamera mit 3 zusätzlichen Lichtcontrollern, die den Hintergrund bei einer stimmungsvollen Langzeitbelichtung ausleuchten. Der Eingang des Signalsplitters, kann entweder vom Ausgang der Lichtschrankensteuerung oder von einem ganz schlichten manuellen Fernauslöser kommen.Eine weitere sehr sinnvolle Anwendung ist die Steuerung mehrere Kameras über einen zentralen Fernauslöser. Es kann somit zeitgleich aus verschiedenen Perspektiven aufgenommen werden (Blitze müssen eventuell synchonisiert werden).
Funktion
Die Stromversorgung für die galvanische Trennung (Optokoppler) wird über einen AMP-Stecker (12V) bereitgestellt. Der Schaltzustand der Eingänge (an XLR-Buchse) wird an den beiden LEDs angezeigt (grüne LED - Signal bereit, rote LED - Signal auslösen). Das Eingangssignal ist aktiv, wenn dieses gegen Masse (Pin 1 von XLR-Buchse) gezogen wird. Am Eingang (NPN) kann somit alles angeschlossen werden (z.B. manueller Fernauslöser, Ausgang von Lichtschrankensteuerung, Ausgang von anderem Signalsplitter usw.).Anschlussbelegung aktiver 4-fach Ausgangssignalverteiler
- Eingang
- Pin 1 von XLR-Eingangsbuchse (Schirm/Masse)
- Pin 2 von XLR-Eingangsbuchse (auslösen, rote LED)
- Pin 3 von XLR-Eingangsbuchse (bereit, grüne LED)
- Ausgang 1
- Pin 1 von XLR-Ausgangsstecker 1 (Schirm/Masse 1)
- Pin 2 von XLR-Ausgangsstecker 1 (auslösen, Optokopplerausgang ca. 20mA, Signalmasse: Masse 1)
- Pin 3 von XLR-Ausgangsstecker 1 (bereit, Optokopplerausgang ca. 20mA, Signalmasse: Masse 1)
- Ausgang 2
- Pin 1 von XLR-Ausgangsstecker 2 (Schirm/Masse 2)
- Pin 2 von XLR-Ausgangsstecker 2 (auslösen, Optokopplerausgang ca. 20mA, Signalmasse: Masse 2)
- Pin 3 von XLR-Ausgangsstecker 2 (bereit, Optokopplerausgang ca. 20mA, Signalmasse: Masse 2)
- Ausgang 3
- Pin 1 von XLR-Ausgangsstecker 3 (Schirm/Masse 3)
- Pin 2 von XLR-Ausgangsstecker 3 (auslösen, Optokopplerausgang ca. 20mA, Signalmasse: Masse 3)
- Pin 3 von XLR-Ausgangsstecker 3 (bereit, Optokopplerausgang ca. 20mA, Signalmasse: Masse 3)
- Ausgang 4
- Pin 1 von XLR-Ausgangsstecker 4 (Schirm/Masse 4)
- Pin 2 von XLR-Ausgangsstecker 4 (auslösen, Optokopplerausgang ca. 20mA, Signalmasse: Masse 4)
- Pin 3 von XLR-Ausgangsstecker 4 (bereit, Optokopplerausgang ca. 20mA, Signalmasse: Masse 4)
