Passiver Schaltadapter für Sensorversorgung und Hilfsbeleuchtung

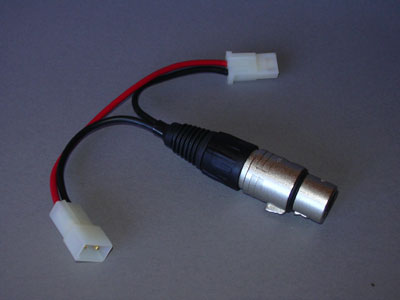

passiver Schaltadapter
AMP-Stecker für Anschluss an Akku.
AMP-Stecker für Anschluss von Verbraucher (Sensor, Hilfsbeleuchtung).
XLR-Buchse für Anschluss an Ausgang B von Lichtschrankensteuerung (Sensorausschaltung während der Belichtungszeit).

elektrische Beschaltung:

Der Adapter besteht 3 Leitungen und 3 Steckern:
  1. AMP-Stecker: Anschluss der Stromversorgung
  2. XLR-Buchse: Anschluss an Schaltausgang B von Lichtschrankensteuerung
  3. AMP-Buchse: Anschluss für Sensorversorgung und Hilfsbeleuchtung.
  1. Leitung: Der Pluspol vom AMP-Stecker (A) wird direkt mit dem Pluspol von der AMP-Buchse (C) verbunden.
  2. Leitung: Der Minuspol vom AMP-Stecker (A) ist mit PIN 1 von XLR-Buchse (B) verbunden.
  3. Leitung: Pin 3 von XLR-Buchse (B) (NPN-Schaltausgang B von Lichtschrankensteuerung) ist mit Minuspol von AMP-Buchse (C) verbunden.
Schaltplan Schaltadapter passiv
