Anwendungsbereiche
Gemeinsamer Versorgungsakku für Sensoren, Lichtschrankensteuerung,
Signalsplitter (Ausgangssignalverteilung mit galvanischer Trennung),
Lichtcontroller usw.

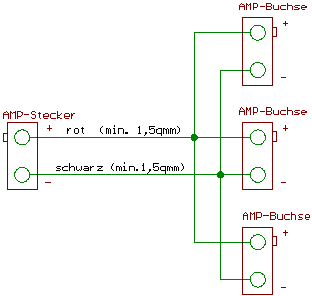

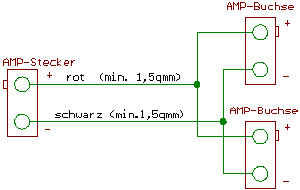

elektrische Beschaltung:
- Pluspol von AMP-Stecker (Pin markiert) mit Pluspol von AMP-Buchsen
verbinden (rotes Kabel, min. 1qmm)
- Minuspol von AMP-Stecker mit Minuspol von AMP-Buchsen verbinden (schwarzes Kabel, min. 1qmm)

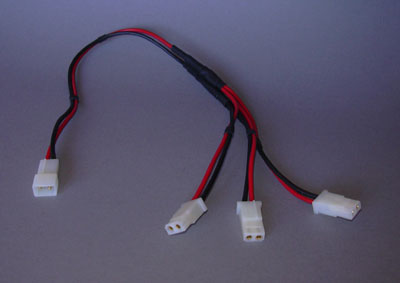

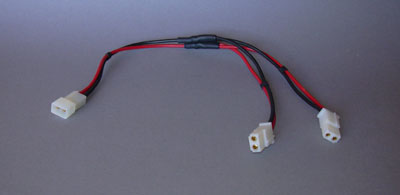

Hinweis die Konfektionierungsvariante (wie in Abbildung) mit nur einer Ader
an einem Kontakt (Sternverdrahtung, 3 Leitungen sind an einem separaten Punkt
zusammengelötet und mit Schrumpfschlauch überzogen.) hat den Vorteil, dass der einzelne Kontakt mehr Bewegungsfreiheit im Buchsengehäuse hat. Dies ermöglicht
eine bessere Kontaktsicherheit. Zusätzlich besteht bei dieser Variante
die Möglichkeit Kabel mit 2,5qmm zu verwenden.
|
