XLR-Verlängerungskabel für Fernauslösung und Signalübertragung

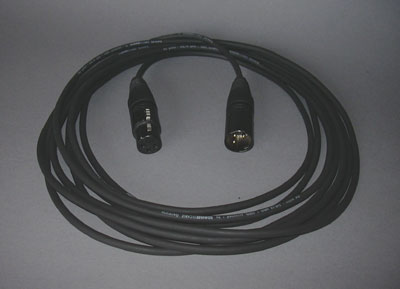

| käufliches XLR-Verlängerungskabel |
|
Tipps beim Kauf bzw. Eigenbau eines XLR-Verlängerungskabels
Die Leitungen lassen sich fertig konfektioniert in fast jedem Musikfachgeschäft in den Längen 3m, 5m, 10m und 15m kaufen. Allerdings sollte auf die Qualität (Neutrik Steckverbinder) geachtet werden, was sich nur unwesentlich auf den Kaufpreis auswirkt. Die Vorteile von Neutrik-Steckern sind die sehr gut funktionierende Zugentlastung, keine kleinen Schrauben, die beim Zerlegen verloren gehen können, hohe Stabilität, fast überall erhältlich, gut zu verlöten (hohe Hitzebeständigkeit, stabile Kontakte) und geringer Preis (ca. 3 Euro).Besonders widerstandsfähige Leitungen mit PUR-Mantel, kälteresistent und mit geringer Kerbwirkung sowie Leitungen mit Überlängen oder sehr geringen Manteldurchmessern müssen meistens im Eigenbau herstellt werden.
Aufbau des Verlängerungskabels mit XLR-Steckverbindern (Neutrik)

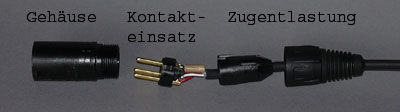

| Aufbau XLR-Stecker (Neutrik) |
|

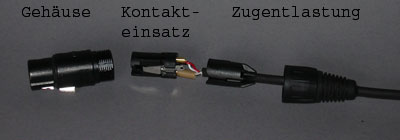

| Aufbau XLR-Buchse (Neutrik) |
|
| Lötverbindung mit Schutzhülle für Kabelschirm |
|
Anschlussbelegung
Die Leitungen werden 1:1 angeschlossen:Pin 1 von Stecker auf Pin 1 von Buchse
Pin 2 von Stecker auf Pin 2 von Buchse
Pin 3 von Stecker auf Pin 3 von Buchse
